Hauptmerkmale der Technologie
1)Servovibrationssystem

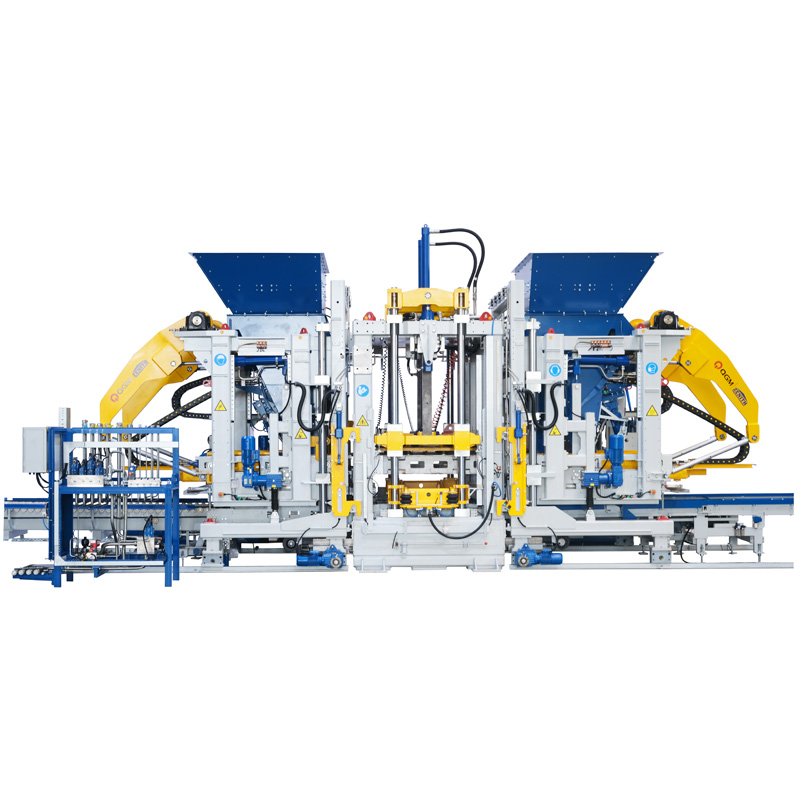

Die automatische Zementblockherstellungsmaschine ZN1500C ist mit dem neu entwickelten Servovibrationssystem ausgestattet, das über eine dichte und hocherregte Vibrationskraft verfügt und so eine effiziente Produktion gewährleistet, insbesondere bei großen Produkten und hochwertigen Produkten, die verarbeitet werden müssen Durch Vorvibration und Übergangsvibration erzeugt, lässt sich ein wirklich schöner Effekt erzielen
2)Fütterungspflicht
Das Zufuhrsystem wird mit dem in Deutschland patentierten Design eingesetzt, das für die Verwendung von Bauschutt und anderen Spezialzuschlagstoffen geeignet ist. Darüber hinaus wird das Entladetor durch einen SEW-Motor gesteuert. Der Zuführrahmen, die Bodenplatte und die Mischblätter bestehen aus hochbelastbarem schwedischen HARDOx-Stahl, der die Dichtungsleistung verstärkt und das Austreten von Material verhindert, um eine lange Lebensdauer und eine gleichmäßige Zuführung zu gewährleisten die verbesserte Produktqualität.
3)SIEMENS Frequenzumwandlungssteuerung
Die SIEMENS-Frequenzumwandlungstechnologie wurde vom deutschen Forschungs- und Entwicklungszentrum neu innoviert und verbessert. Die Hauptvibration der Maschine erfolgt im Niederfrequenz-Standby- und Hochfrequenzbetrieb, wodurch die Laufgeschwindigkeit und die Produktqualität verbessert werden. Gleichzeitig werden die Auswirkungen auf die mechanischen Teile und den Motor verringert, die Lebensdauer der Maschine und des Motors verlängert und im Vergleich zur herkömmlichen Motorbetriebssteuerung etwa 20 bis 30 % Strom eingespart.
4)Vollautomatische Steuerung
Kombinieren Sie perfekt die Automatisierungstechnik und das System aus Deutschland. Die automatische Steuerung zeichnet sich durch einfache Bedienung, geringe Ausfallquote und hohe Zuverlässigkeit aus. Gleichzeitig hat es die Funktion einer Produktformel. Management- und Betriebsdatenerfassung.
5)Hocheffizientes Hydrauliksystem
Die Hydraulikpumpe und das Ventil stammen von einer internationalen Marke, die ein hochdynamisches Proportionalventil und eine Konstantleistungspumpe zur Einstellung von Geschwindigkeit und Druck verwenden und sich durch hohe Stabilität, hohe Effizienz und Energieeinsparung auszeichnen.
6)Intelligentes Cloud-System
Das QGM-Cloud-System für intelligente Geräte ermöglicht Online-Überwachung, Fernaktualisierung, Fernfehlervorhersage und Fehlerselbstdiagnose sowie die Bewertung des Gerätezustands. generiert Gerätebetriebs- und Anwendungsstatusberichte sowie andere Funktionen; mit den Vorteilen der Fernsteuerung und -bedienung sowie der schnellen Fehlerbehebung und Wartung für die Kunden. Alles ist miteinander verbunden und die Produktion und der Betrieb der Geräte sind über das Netzwerk in jedem Winkel der Welt sichtbar.
Technische Daten
Max. Formungsbereich | 1.300*1.050mm |
Höhe des fertigen Produkts | 50-500mm |
Formzyklus | 20–25 Sekunden (entsprechend der Produktform) |
Aufregende Kraft | 160KN |
Palettengröße | 1.400*1.100*(14-50)mm |
Blocknummer bilden | 390*190*190mm (15 Blöcke/Form) |
Vibrationstisch | 4 * 7,5 kW |
Top-Vibration | 2*1,1KW |
Elektrisches Steuersystem | SIEMENS |
Gesamte installierte Kapazität | 111,3 kW |
Gesamtgewicht | 18,3T (ohne Obermaterialvorrichtung) 28,2T (mit Obermaterialvorrichtung) |
Produktionskapazität
Blocktyp | Ausgabe | ZN1500C-Block Maschine herstellen |
240*115*53mm |
Anzahl der geformten Blöcke (Block/Form) | 50 |
Kubikmeter/Stunde(m3/Stunde) | 13-18 | |
Kubikmeter/Tag (m3/8 Stunden) | 1005-1400 | |
Anzahl Ziegel (Blöcke/m3) | 683 | |
390*190*190mm |
Anzahl der geformten Blöcke (Block/Form) | 9 |
Kubikmeter/Stunde(m3/Stunde) | 22.8-30.4 | |
Kubikmeter/Tag (m3/8 Stunden) | 182,5-243,3 | |
Anzahl Ziegel (Blöcke/m3) | 71 | |
400*400*80mm |
Anzahl der geformten Blöcke (Block/Form) | 3 |
Kubikmeter/Stunde(m3/Stunde) | 69,1-86,4 | |
Kubikmeter/Tag (m3/8 Stunden) | 553-691.2 | |
Anzahl Ziegel (Blöcke/m3) | 432-540 | |
245*185*75mm |
Anzahl der geformten Blöcke (Block/Form) | 15 |
Kubikmeter/Stunde(m3/Stunde) | 97,5-121,5 | |
Kubikmeter/Tag (m3/8 Stunden) | 777,6-972 | |
Anzahl Ziegel (Blöcke/m3) | 2160-2700 | |
250*250*60mm |
Anzahl der geformten Blöcke (Block/Form) | 8 |
Kubikmeter/Stunde(m3/Stunde) | 72-90 | |
Kubikmeter/Tag (m3/8 Stunden) | 576-720 | |
Anzahl Ziegel (Blöcke/m3) | 1152-1440 | |
225*112,5*60 |
Anzahl der geformten Blöcke (Block/Form) | 25 |
Kubikmeter/Stunde(m3/Stunde) | 91,1-113,9 | |
Kubikmeter/Tag (m3/8 Stunden) | 728.9-911.2 | |
Anzahl Ziegel (Blöcke/m3) | 3600-4500 | |
200*100*60 |
Anzahl der geformten Blöcke (Block/Form) | 36 |
Kubikmeter/Stunde(m3/Stunde) | 103,7-129,6 | |
Kubikmeter/Tag (m3/8 Stunden) | 829,4-1036,8 | |
Anzahl Ziegel (Blöcke/m3) | 5184-6480 | |
200*200*60 |
Anzahl der geformten Blöcke (Block/Form) | 4 |
Kubikmeter/Stunde(m3/Stunde) | 72-90 | |
Kubikmeter/Tag (m3/8 Stunden) | 576-720 | |
Anzahl Ziegel (Blöcke/m3) | 576-720 |
