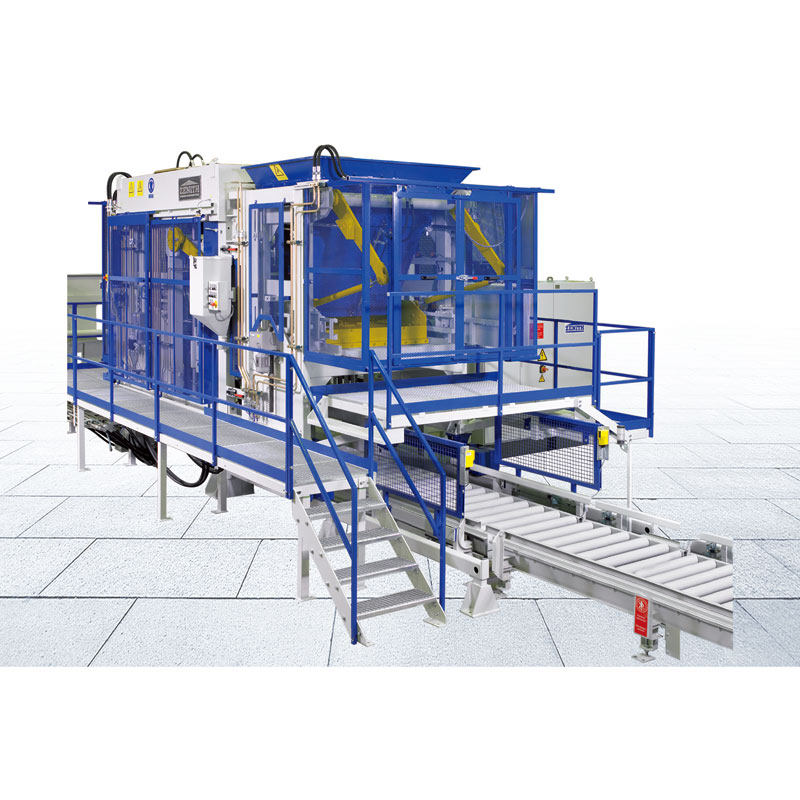

Zenith 844SC Pflastersteinmaschine

Als professioneller Hersteller möchten wir Ihnen die Pflastersteinmaschine Zenith 844SC anbieten. Die Pflastersteinmaschine Zenith 844SC ist eine Maschine mit hoher Kapazität, die für die effiziente Produktion von Pflastersteinen entwickelt wurde. Es ist mit fortschrittlicher Technologie und Funktionen ausgestattet, um eine qualitativ hochwertige Ausgabe und maximale Produktivität zu gewährleisten.

Hauptmerkmale der Technologie

1) Intelligenter Betrieb: Dieses Gerät verfügt über ein intelligentes interaktives SPS-System, das über einen 15-Zoll-Touchscreen und eine SPS gesteuert wird, um vollautomatisch, halbautomatisch oder manuell zu arbeiten. Die benutzerfreundliche, visualisierte Bedienoberfläche ist mit einem Dateneingabe- und -ausgabegerät ausgestattet.

2) Zaun-Rollförderband: Diese Zenith 844SC Pflastersteinmaschine verwendet ein Rollförderband, das sich durch präzise Bewegung, reibungslosen Antrieb, stabile Leistung, geringe Geräuschentwicklung, niedrige Ausfallrate, lange Lebensdauer usw. auszeichnet. Der zusätzliche Zaun und ein kontinuierlich verbessertes Sicherheitskonzept bieten den größtmöglichen Sicherheitsschutz für die Bediener.

3)Schneller Formwechsel: Durch dieses System stellt die Maschine eine Reihe von Formkoeffizientenkriterien ein. Dieses System verfügt über Funktionen einer schnellen mechanischen Verriegelung, einer Vorrichtung zum schnellen Wechseln des Tamperkopfes und einer elektronisch regulierten Höhe der Zuführvorrichtung, wodurch sichergestellt wird, dass verschiedene Formen mit der schnellsten Geschwindigkeit ausgetauscht werden können.

4) Einstellbarer Vibrationstisch: Die Höhe des Vibrationstisches kann angepasst werden, um den Anforderungen der Herstellung vielfältiger Produkte gerecht zu werden. Mit der Standardausrüstung können Produkte mit einer Höhe von 50–500 mm hergestellt werden. Wir können auch Produkte mit Sonderhöhen mithilfe spezieller Formen nach Kundenwunsch herstellen.

5) Genaue Zufuhr: Die Zufuhr besteht aus Silo, Führungsbretttisch, Zufuhrwagen und Hebelwelle. Der Verdrehschutz-Führungsbretttisch ist höhenverstellbar und die Gleitschiene lässt sich positionieren und verschieben

genau. Die Hebelwelle und der beidseitige Vorschubwagen des Stangenantriebs werden durch Hydraulikdruck angetrieben, und die Pleuelstange ist verstellbar, um eine horizontale Bewegung des Vorschubwagens zu gewährleisten.

Technische Daten
1）Blockspezifikationen und Produkthöhe

Maximal	500mm
Minimum	50mm
Max. Höhe des Ziegelstapels	640 mm
Max. Produktionsfläche	1.240 * 10.000 mm
Palettengröße (Standard)	1.270*1.050*125mm
Trichtervolumen des Grundmaterials	Ungefähr 2100L

2) Maschinenparameter

Maschinengewicht
Mit Pigmentgerät	Ungefähr 14T
Mit Förderband, Bedienplattform, Hydraulikstation, Palettenlager usw	Ungefähr 9T
Maschinengröße
Maximale Gesamtlänge	6200 mm
Max. Gesamthöhe	3000 mm
Max. Gesamtbreite	2470 mm
Technische Parameter/Energieverbrauch der Maschine
Vibrationssystem	2 Teile
Vibrationstisch	Max. 80 kN
Top-Vibration	Max. 35KN
Hydrauliksystem: Verbundschleife
Gesamtfluss	83L J min
Betriebsdruck	18 MPa
Energieverbrauch
Maximale Leistung	50KW
Kontrollsystem	SIEMENS S7-300 (CPU315)

Zenith 844 Maschinenlayout

Produktionskapazität

Blocktyp	Abmessung (mm)	Bilder	Menge/Zyklus	Zykluszeit	Produktionskapazität (pro 8 Stunden)
Rechteckiger Pflasterstein	200* 100*60		54	28s	1.092 m2
Rechteckpflasterstein (ohne Vorsatzmischung)	200*100*60		54	25s	1.248m2
UNI-Fertiger	225*1125*60-80		40	28s	1.040m2
Curstone	150*1000*300		4	46er	2.496 Stk
