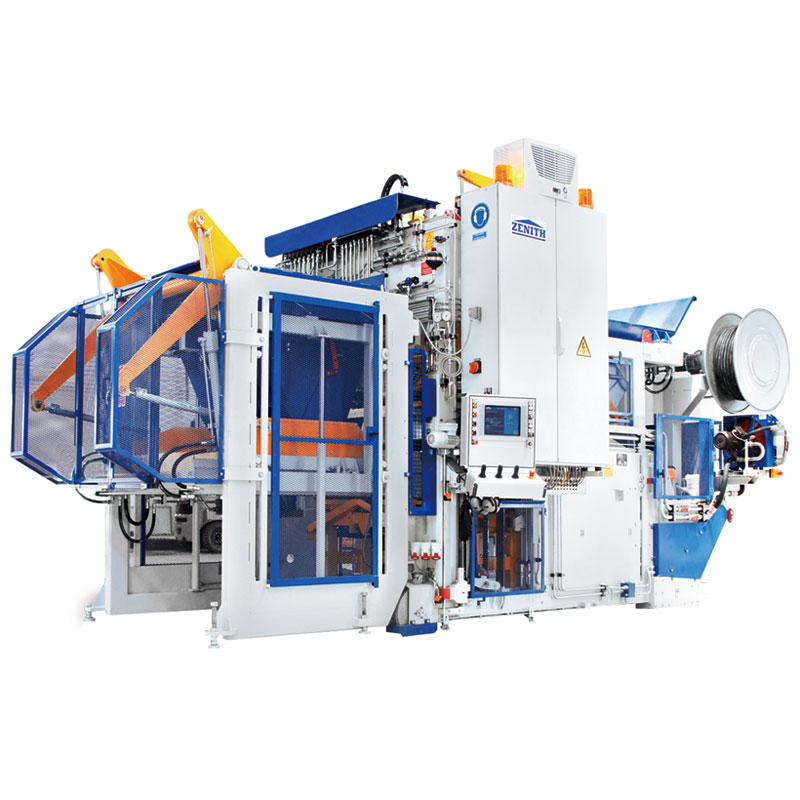

Palettenfreie Blockmaschine Zenith 940SC

Als professioneller Hersteller möchten wir Ihnen die palettenfreie Blockmaschine Zenith 940SC anbieten. Die vielseitige 940sc bietet die größte Bandbreite an Produktionsmöglichkeiten aller Betonstein- und Pflastersteinmaschinen auf dem Weltmarkt. Sie kann sowohl als Universalmaschine als auch als Spezialmaschine für nicht standardmäßige Produkte eingesetzt werden und kann zur Vervollständigung einer Einpalettenanlage zur Herstellung von Nischenprodukten verwendet werden. Diese Maschine ist nach höchsten Qualitätsansprüchen gebaut und produziert sehr kostengünstige Teilstücke wie Pflastersteine ​​mit Vorsatzbeton oder Hohlblocksteine ​​etc.

Hauptmerkmale der Technologie

1）Das selbsterklärende, menügesteuerte Touchpanel macht die Maschinenbedienung sehr einfach. Über übersichtliche Menümasken werden die Produktionsparameter für verschiedene Werkzeugtypen und Produktionsprogramme eingegeben und gespeichert. Für die interne Signalverarbeitung kommt eine schnelle Siemens SPS zum Einsatz.

2) Hocheffizientes Hydrauliksystem. Die hydraulische Kraft nutzt einen Zweikreis-Hochdruck; Hydrauliksystem mit zwei Milti-Star-Kolbenpumpen. Es nutzt die proportionale Hydrauliktechnologie, um die Geschwindigkeit und den Betrieb an die verschiedenen produzierten Produkte anzupassen. Hydraulische Bewegungen können gleichzeitig und unabhängig voneinander mit unterschiedlichen Geschwindigkeiten und Drücken gefahren werden und alle Daten können am Touchscreen eingestellt werden. Alle Informationen wie Zeit, Berechnung, Option, hydraulische Geschwindigkeit und Druck können über den Touchscreen eingestellt werden.

3) Hocheffizientes Vibrationssystem. Der Vibrationstisch ist für vier verschiedene Produktionsstufen ausgelegt; Der obere Teil des Rütteltisches ist zweigeteilt, um eine gleichmäßige Kraftübertragung und eine optimale Verdichtung zu erreichen; Austauschbare Verschleißplatte zum Schutz der oberen Teile des Rütteltisches: Der Rütteltisch zur Aufnahme von zwei Rüttlern zur Erzielung einer maximalen Zentrifugalkraft von 80 kN; Zur Herstellung von 50 cm hohen Blöcken ist der Formrahmen mit Rüttlern ausgestattet. (Kann je nach Blockhöhe mit 2, 4, 6, 8 Vibratoren ausgestattet werden), Vibrationsmotoren verwenden Servomotoren.

4) Zuschlagstoff-Zufuhrsystem. Feeder mit hydraulischem Antrieb; kann die Führung des Zufuhrkastens auf einer hochpräzisen Schiene mit veränderbarem Drehmoment an unterschiedliche Formen anpassen, Durchmesser des Zufuhrführungsrads Ø 80 mm; Hydraulisch angetriebener Schwenkschaber (dreiteilig) für eine ordnungsgemäße Reinigung der Formoberfläche; Der hydraulisch angetriebene Verteilerrost sorgt für eine gleichmäßige Verteilung des Betons in der Form; Höhenverstellbare Reinigungsbürste, befestigt an der Vorderwand der Futterschublade zur Reinigung der Tamperkopfschuhe...

Technische Daten

Grundmaterialtrichter	1.200 l
Grundmaterial-Zuführbox	2.000 l
Pigmenttrichter	800L
Pigmentzuführbox	2.000 l
Max. Beschickungshöhe des Laders	2.800 mm
Formgröße
Maximale Formlänge	1240 mm
Maximale Formungsbreite (Produktion auf dem Vibrationstisch)	1.000mm
Maximale Formungsbreite (Produktion am Boden)	1.240 mm
Produkthöhe
Mehrschichtige Fertigung
Min. Produkthöhe (Produktion auf der Palette)	50mm
Max. Produkthöhe	250mm
Maximale Stapelhöhe (Palettenhöhe eines einschichtigen Produkts)	640 mm
Geringe Produktion auf der Palette
Maximale Produkthöhe	600mm
Niedrige Produktion auf dem Boden
Max. Produkthöhe	650 mm
Produktion auf dem Boden
Max. Produkthöhe	1.000mm
Mindestprodukthöhe	250mm
Maschinengewicht
Ohne Schimmel und Pigmente	11,7T
Pigmentgerät	1,7T
Maschinengröße
Gesamtlänge (ohne Pigmentgerät)	4.400 mm
Gesamtlänge (mit Pigmentgerät)	6.380 mm
Max. Gesamthöhe	3.700 mm
Min. Gesamthöhe (Transporthöhe)	3.240 mm
Gesamtbreite (einschließlich Bedienfeld)	2.540 mm
Vibrationssystem
Max. erregende Kraft der Schwingungsfabel	80KN
Min. auslösende Kraft der Oberschwingung	40KN
Energieverbrauch
Basierend auf der maximalen Anzahl von Rütteltischen	42KW

Produktionskapazität

Blocktyp	Abmessung (mm)	Bilder	aty/Zyklus	Zykluszeit	Produktionskapazität (pro 8 Stunden)
Hohlblock	400*200*200		12	40er Jahre	8.640 Stk
Rechteckiger Pflasterstein	200* 100*60		54	38s	817m2
Rechteckpflasterstein (ohne Vorsatzmischung)	200*100*60		54	36s	864m2
UNI-Fertiger	225*112,5*60-80		40	38s	757m2
Curstone	150*1000*300		4	46er	2.504 Stk
